PRUEBAS DE INTERRUPTORES DE POTENCIa
Diagnostico
Factor de potencia
Interpretación de resultados
- Prueba comparativa
- Se asemeja circuito resistivo con capacitivo en paralelo.
Recomendaciones
- Cámara 20 mW.
- Columna aislador 30 mW.
- Limpieza externa previo prueba de elemento.
Resistencia de contacto
Interpretación de resultados.
- Tiene como objetivo detectar fallas en los contactos del equipo.
Recomendaciones
- Valores comparados con especificaciones del fabricante.
- Valores máximos 100 pQ.
- Diferencia entre polos menor a 50%.

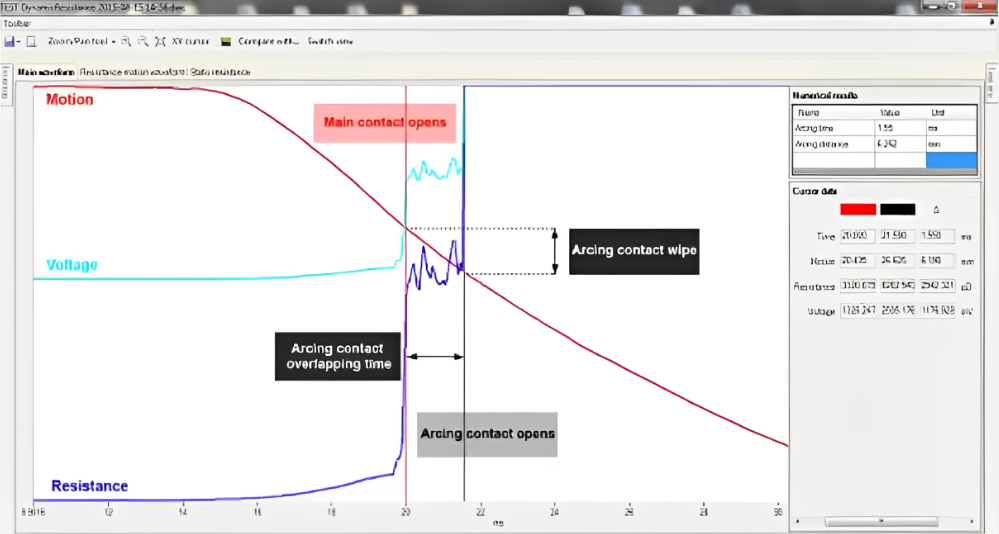

Resistencia dinámica
Medida de caída de tensión en el contacto y medida de desplazamiento permiten el cálculo de la penetración del contacto de arco
Resistencia de aislamiento DC

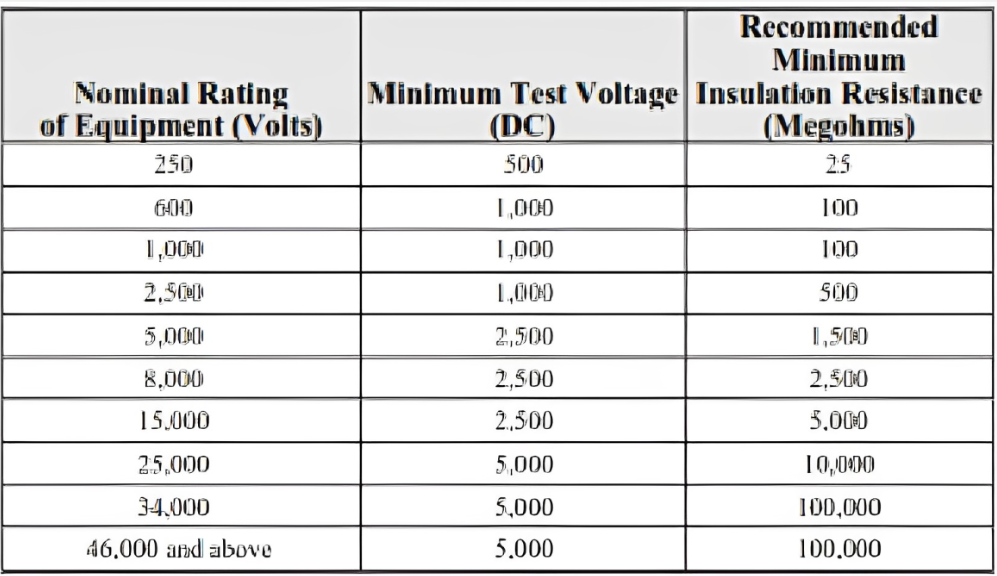

Tabla 100.1 «Insulation Resistance Test Values Electrical Apparatus and Systems Other Than Rotating Machinery» Bajo la norma ANSI/NETA MTS.

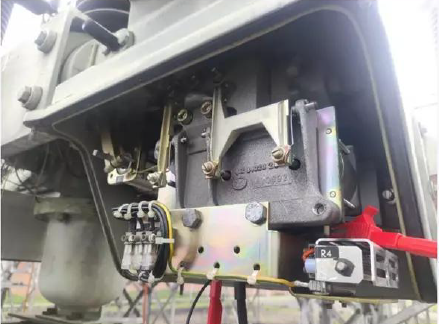

Tiempos de sincronización (apertura y cierre)
- Tiempos de apertura.
- Tiempos de cierre
- Sincronismo

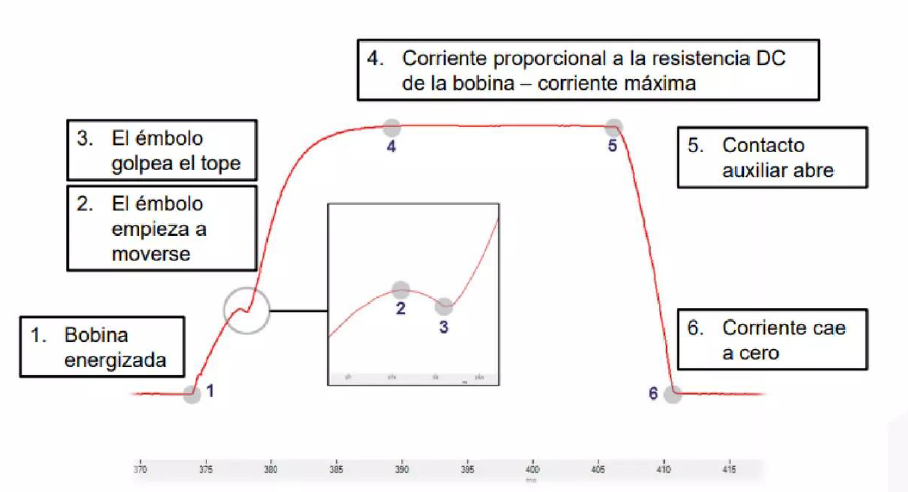

Análisis de la corriente bobina y motor
Importancia de monitoreo y seguimiento
Diseño = Verificar oficialmente los rangos nominales del equipo.
FAT = Indagar sobre fallas en los materiales o construcción.
SAT = Verificar el estado antes de supuesta en servicio. Que no sufran daños durante su traslado Mantenimiento= Evaluar la condición y detectar fallas a tiempo.
Longitud de carrera incorrecta (interruptor no se abre por completo).
Velocidad apertura o cierre incorrecto.
Desajustes o problemas de resortes, lubricación, presión, etc.
Desgaste de contactos.
Falta de amortiguación en apertura o cierre (daños mecánicos o falla de extinción de arco).
Desajustes de los circuitos de control.
